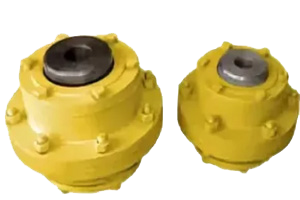

Муфты зубчатые МЗ

Муфта зубчатая — подвижно-компенсационная конструкция, которая корректирует в большом диапазоне угловое/радиальное смещение, небольшие перекосы осей валов относительно друг друга. Элементы устройства выполнены из углеродистых высококачественных сталей различных марок: 40, 40Х, 45Л, 50. Частота их вращения не должна превышать величину, указанную в инструкции. Изделия изготавливают ковкой, при диаметре свыше 150 мм — литьем. Способны выдержать интенсивные нагрузки, рассчитаны на работу в широком скоростном диапазоне.

Для увеличения стойкости к износу:

• зубцы втулок подвергают термообработке, доводя величину твердости до 45 по Роквеллу,
• зубцы обоймы обрабатывают до величины Η=40 по Роквеллу,
• полость муфты заливают минеральными маслами с высоким показателем вязкости.

Тихоходные муфты изготавливаются с твердостью зубцов Η≤350 по Бринеллю.

В ТД «Гидропривод Урал» в Екатеринбурге можно заказать изготовление муфты зубчатой любых габаритов напрямую изготовителю гидравлики «Гидропривод».

Устройство

МЗ включает элементы:

• 2 обоймы с зубцами,
• 2 втулки с зубцами, вставленные в эти обоймы,
• соединительные болты.

Муфта зубчатая МЗ соединяет валы, при этом зубцы втулок зацепляются с зубцами обойм. Специальная форма зубьев обеспечивает небольшое смещение в разные стороны.

Применение муфты зубчатой МЗ

Компенсационная муфта зубчатая, купить которую удобно на нашем сайте, применяется в машиностроении для соединения валов, соотносящихся между собой. С её помощью передаётся крутящий момент величиной 1000–63000 Н·м (и спецвеличинами 71 000 – 25 0000) при разнообразных вариантах смещения валов по отношению друг друга — при угловых, осевых, радиальных.

Смещения компенсируются:

1. перекосами обойм с помещёнными в них втулками,
2. достаточной величиной зазоров между зубцами,
3. округлой выпуклостью зубных выступов.

Осевой перекос втулок по отношению к осям обойм не превышает 1°30'.

Хранение

При хранении муфт до установки на машины или после снятия им нужно обеспечить надлежащие условия:

1. закрытое вентилируемое помещение,
2. температура от -45 до +40°С, желательно +20°С,
3. относительная влажность не выше 80 %, рекомендуемая 65 %,
4. отсутствие рядом аккумуляторов, кислот, щелочей и прочих химических реагентов,
5. хранение на полках стеллажей, разложенными в один ряд.

Цена зубчатой муфты зависит от размеров, от характеристик каждой модели, от марки стали, из которой она изготовлена.
