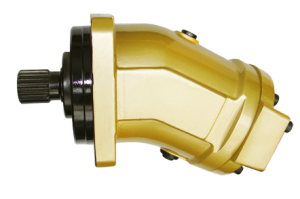

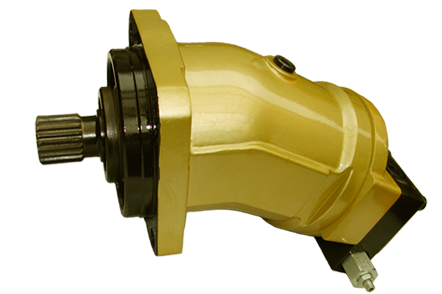

Гидронасос МГ 2.112/32


Характеристики

Масса, кг 32
Рабочий объём, см. куб. 112
Частота вращения, об/мин 2000
Рабочее давление, МПа 32
Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МГ112/32М используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.

Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.

Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.

Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения заднего корпуса.

Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения – к насосам.

Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Технические характеристики:


Наименование параметра Величина
насос мотор
Рабочий объем, см3  112±3,4
 112±3,4
Частота вращения ,с-1 (об/мин)

    номинальная 25(1500) 33,3(2000)
    максимальная 33,3(2000) 58,3(3500)
    минимальная 3,3(200) 0,16(10)
Подача, л/мин, номинальная, не менее 159,6-4,8
Расход, л/мин, номинальный, не более
235,8+7
Давление на выходе, МПа (кгс/см2)

    номинальное 32 (320)
    максимальное 40(400) 20 (200)
Давление на входе, МПа (кгс/см2)

    номинальное
32 (320)
    максимальное 1,6 (16) 40 (400)
    минимальное для закрытых схем 0,4 (4)
    минимальное (абсолютное) для открытых схем 0,08 (0,8)
Номинальный перепад давлений, МПа
32
Давление дренажа, МПа (кгс/см2)

    максимальное 0,2(2) 0,2(2)
Коэффициент подачи, % 95
Гидромеханический КПД, %
92
КПД, % 90 90
Масса (без рабочей жидкости), кг 36 36
Номинальная мощность, кВт

    потребляемая, не более 97,6+2,9
    эффективная, не менее
107,5-3,2
Крутящий момент, Н . м,

    номинальный, не менее
524-16
