Основные сведения о гидрораспределителях ВММ

В гидросистемах гидрораспределители ВММ используют для управления движением жидкостей — для запуска, смены поточного направления, остановки. Между собой агрегаты различаются величиной условного прохода (6, 10, 16 мм) и схемами открытия-закрытия рабочих каналов.

Распределители способны работать в сложных климатических условиях: при жаре температуре от +50 до -45 (ниже -45°С использовать нежелательно !). Рабочая среда — минеральные масла с определенной величиной кинетической вязкости: 10–400 сСт (м2/сек). Фильтрация по номиналу не должна быть грубее показателя 25 мкм.

Устройство, принцип работы, управление

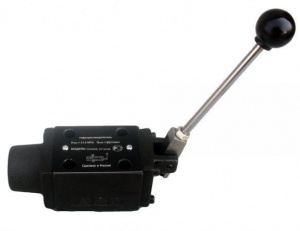

Конструкция запорно-регулирующего устройства с кратковременно-повторным действием предельно проста: золотник открывает и перекрывает клапанные отверстия для поступления жидкости. Распределители ВММ взаимозаменяемы с моделями классов 1РММ10, Р103.

Распределители состоят из:

  • основы — корпуса,
  • основного элемента управления — рукоятки,
  • золотника — плунжера,
  • 1-2 пружин возврата.

Гидрораспределители золотникового типа управляются рукояткой с пружиной, обеспечивающей возврат. Рукоятка (положение золотника) переключается механическим усилием руки человека, управляющего агрегатом. Рукояткой золотник устанавливается в нужную позицию. При отключении он удерживается возвратными пружинами.

Помимо ручного способа некоторые типы гидрораспределителей ВММ управляются дистанционно, механически, при помощи электромагнита. Устройство выдерживает интенсивную эксплуатацию. Продолжительность функциональных циклов «открытие-закрытие» не ограничена.

Применение

Гидрораспределитель ВММ используется в стационарной технике с небольшим давлением масла до 32 МПа — в гидравлике машиностроительных станков, механизмов, прессов. И в гидравлических приводах передвижной, самоходной и стационарной техники. С его помощью можно управлять гидроподъёмниками по принципу «вверх-вниз».

Угол наклона гидрораспределителей не критичен — можно устанавливать внутри станков, в кабинах самоходных и передвижных машин. Распределители ВММ используются в металлургии и машиностроении, в лесозаготовительной и дорожно-строительной технике.

Для установки ВММ не требуется проектирования и расчета сложных гидравлических систем. В комплекте поставляются крепежные болты и уплотнительные кольца. При установке на открытом пространстве желательно обеспечить агрегату защиту от пыли и осадков, чтобы продлить срок службы.
