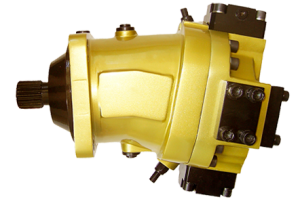

Гидромотор МГ1Д112/32

Насос – моторы аксиально-поршневые регулируемые типа МГ1Д112/32М с регулятором давления используются в объемных гидроприводах машин и агрегатов в режимах регулируемого насоса или гидромотора.

Насос предназначен для преобразования механической энергии вращения приводного вала в энергию переменного по величине потока рабочей жидкости (в закрытой схеме).

Гидромотор предназначен для привода исполнительных механизмов, требующих бесступенчатого регулирования частоты вращения при поддержании постоянного давления в гидросистеме.

Начало регулирования рабочего объёма – от минимального.

Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Технические характеристики:


Наименование параметра Величина
Насос Мотор
Рабочий объем

    номинальный (Vnom.), см3 112 112
    минимальный (Vmin), см3 32 32
Частота вращения, с-1 (об/мин)

    номинальная (при Vnom) 25 (1500) 25 (1500)
    максимальная (при Vnom) 33,3(2000) 50 (3000)
    максимальная (при Vmin) - 66,7 (4000)
    минимальная (при Vnom) 3,3(200) 0,8 (50)
Номинальная подача, л/мин, не менее 159,6-4,8
Номинальный расход, л/мин, не более
182,6
Давление на выходе, МПа (кгс/см2)

    номинальное 32 (320)
    максимальное 40 (400) 20 (200)
Давление на входе номинальное, МПа (кгс/см2)
32 (320)
    максимальное, МПа (кгс/см2) 1,6 (16) 40 (400)
Номинальный перепад давлений, МПа (кгс/см2) - 32 (320)
Давление начала регулирования, МПА (кгс/см2) 3,5(35) 3,5(35)
Максимальное давление дренажа, МПа 0,2 0,2
Крутящий момент, Нм - 524-16
Номинальная мощность, к Вт

    потребляемая, не более 97,6+2,9
    эффективная, не менее
80,7-2,4
Коэффициент подачи, % 95
Гидромеханический КПД, %, не менее
92
КПД, %, не менее 90 90
Масса (без рабочей жидкости), кг 50 50
