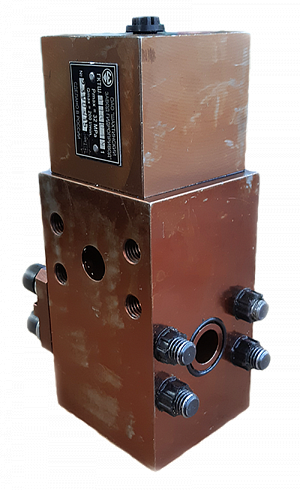

Гидроклапан тормозной ГКТШ.1.16-01


Характеристики

Внутренняя герметичность не более, см3/мин Утечки не допускаются
Давление открытия обратного клапана, МПа 0,2
Давление управления, МПа (max) 32
Давление управления, МПа (мin) 2
Максимальное давление, МПа 32
Максимальный расход рабочей жидкости, л/мин 200
Номинальное рабочее давление, МПа 25
Условный проход, мм 16

ГКТШ.1.16-01 – гидроклапан тормозной без предохранительного клапана, фланцевое присоединение.

Как следует из самого названия, тормозной клапан (часто его называют уравновешивающим) служит для обеспечения плавности работы гидродвигателей (гидромотора или гидроцилиндра), а также выполняет функцию гидрозамка. При действии попутных нагрузок, вектор движения которых совпадает с направлением движения гидроцилиндра или гидромотра, возникают рывки и колебания, что приводит к нестабильности гидравлической системы. Тормозные клапаны помогают добиться необходимой плавности в работе гидродвигателей.

Гидроклапаны устанавливаются в приводах механизмов опускания груза автокранов, крановых машин, пневмоколесного хода экскаваторов, автопогрузчиков и других самоходных и стационарных машин.
