Гидрораспределители ВЕ

Подбор параметров
Цена
2312
3172
4031
4891
5750
Максимальное давление на сливе, МПа
Показывать как:
3125 руб.
Заказать
3125 руб.
Заказать
2312 руб.
Заказать
2312 руб.
Заказать
2312 руб.
Заказать
2312 руб.
Заказать
2312 руб.
Заказать
2312 руб.
Заказать
3125 руб.
Заказать
3125 руб.
Заказать
5750 руб.
Заказать
5750 руб.
Заказать
5750 руб.
Заказать
5750 руб.
Заказать
4500 руб.
Заказать
4500 руб.
Заказать
5750 руб.
Заказать
  • 1
  • 2

Гидрораспределитель ВЕ — устройство прямого управления, с помощью которого изменяют направление объёмного потока жидкости. Для регулирования движения открывают или закрывают проходное сечение. На разных типах гидравлических распределителей орган управления крепится на одном или на двух торцах корпуса.

Рабочей жидкостью являются:

  1. Минеральные масла. Их кинематическая вязкость составляет 10–400 сСт, номинал тонкой фильтрации не превышает 25 мкм, температура работы от 0°С до +70°С;
  2. Промгидрол с рабочей температурой 1–60°С.

Распределители выполнены по распределительным схемам потока по ГОСТ 24679-81, между собой различаются конструкцией и величиной условного прохода dy. Способны работать на 40-градуном морозе и при 55° жаре.

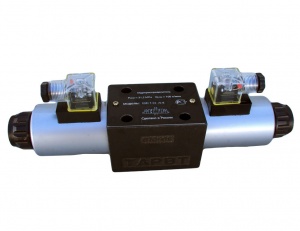

Устройство гидрораспределителя ВЕ

На нашем сайте можно купить гидрораспределитель ВЕ с разным вариантом управления. Конструкция всех моделей принципиально одинакова. Типы ВЕ 43, ВЕ 6, ВЕ 10 являются аналогами устройств WE4, WE5, WE6.

Базовая часть — пятиканавочный корпус, в котором отлиты несколько каналов:

  • для подачи рабочей жидкости под определенным давлением,
  • цилиндровые отводы для прикрепления к другим гидравлическим устройствам,
  • слив для стока рабочей жидкости.

В центровом корпусном отверстии установлен золотник, который перемещается электромагнитами через толкатели. Для безупречной работы системы полость электромагнита должна быть заполнена маслом.

Распределители толкающего типа выпускаются в разном исполнении: 2-3-позиционными, с односторонним и двухсторонним электромагнитным управлением (с 1-2 катушками), с пружинным или беспружинным возвратом. В комплекте идут электромагниты постоянного и переменного тока. Максимальная температура соленоида 150oC. Максимальная частота включений — постоянный ток 15 000 в час, переменный ток 7 200 в час.

Применение

Золотниковые гидрораспределители с электромагнитным управлением изготавливаются для нужд народного хозяйства. Их используют в мобильных и стационарных гидравлических системах машин и станочного оборудования.

Распределители устанавливают в гидроприводы:

  • прессов,
  • машиностроительных и прочих станков, включая модели с программным управлением,
  • агрегатов с полу- и автоматическим циклическим действием — манипуляторов, ГАП,
  • иной техники.

Цена гидрораспределителя ВЕ указана в карточке товара. Она зависит от типа и конструкции агрегата, распредсхемы, характеристик гидравлического распределителя.
