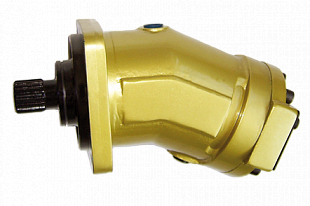

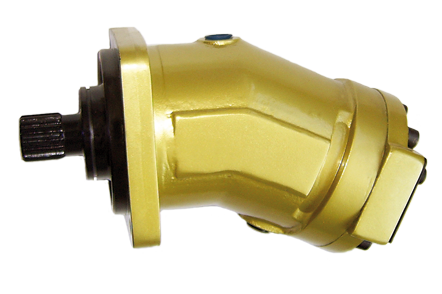

Насос – моторы аксиально-поршневые нерегулируемые с наклонным блоком типа МГ80/32 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора.

Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.

Гидромотор преобразует гидравлическую энергию потока рабочей жидкости в механическую энергию вращения выходного вала.

Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения заднего корпуса.

Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения – к насосам.

Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Технические характеристики:


Наименование параметра Величина
насос мотор
Рабочий объем, см3 80±2,4
80±2,4
Частота вращения, с-1 (об/мин)

    номинальная 25(1500) 25(1500)
    максимальная:

            при Р=0,2МПа (на выходе), не менее:

55,8(3350)
            при минимальном давлении на входе
37,3(2240)
            при давлении на входе 0,2МПа (2кгс/см2), не менее
55,8(3350)
    минимальная 6,6(400) 0,83(50)
Подача, л/мин, номинальная, не менее 114-3,6
Расход, л/мин, номинальный, не более
126,5+3,6
Давление на выходе, МПа (кгс/см2)

    номинальное 25(250)
    максимальное 32(320) 25(250)
Давление на входе, МПа (кгс/см2)

    номинальное
25(250)
    максимальное 1,6 (16) 32(320)
    минимальное для закрытых схем 0,4 (4)
    минимальное (абсолютное) для открытых схем 0,08 (0,8)
Перепад давлений, МПа (кгс/см2)

    номинальный
25(250)
Давление дренажа, МПа (кгс/см2),

максимальное 0,2(2) 0,2(2)
Коэффициент подачи, % 95
Гидромеханический КПД, %
96
КПД, % 91 91
Масса (без рабочей жидкости), кг 30 30
Номинальная мощность, кВт

    потребляемая, не более 69+4
    эффективная, не менее
60-4
Крутящий момент, Н . м,

    номинальный, не менее
290-1,5
