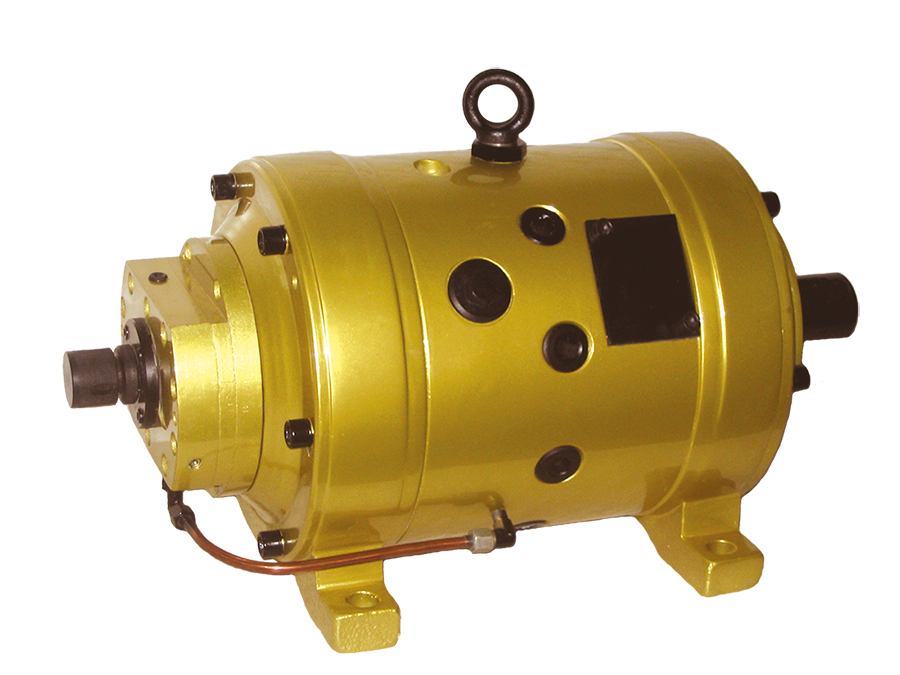

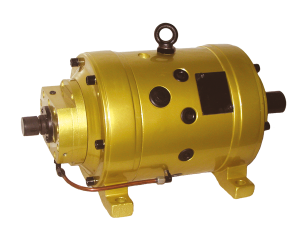

Гидронасос НА...74М 224/32Ш


по запросу.
Заказать товар Задать вопрос

Характеристики

Масса, кг 350
Рабочий объём, см. куб. 224
Частота вращения, об/мин 1500
Подача, л/мин 200
Рабочее давление, МПа 32

Насосы аксиально-поршневые регулируемые серии НА…74М 224/32Ш предназначены для общемашиностроительного применения в гидроприводах, где требуется регулируемая подача с постоянным направлением потока рабочей жидкости.

Насос предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.

Насосы изготавливаются правого или левого вращения (индекс Л), с креплением на лапах или фланцевым (индекс Ф).

Типы регуляторов устанавливаемых на насос НА…74М 224/32Ш:


Тип регулятора (индекс регулятора) Назначение регулятора
Ручной (Р) Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи – ручная.
Электромагнитный (М) Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи – включением электромагнита, последовательность включения каждой из 4 фиксированных подач, произвольная.
Следящий (С) Обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи осуществляется задающим устройством (кулачком, копиром и т.п.)
Регулятор мощности (Д) Обеспечивает работу в режиме постоянной мощности. Установка подачи – автоматическая, в зависимости от рабочего давления.

Рекомендуемые марки масел: ВМГЗ ТУ38.101479, МГЕ-46В ТУ 38.001347, ТНК Гидравлик HLP 32, 46, 68 ТУ38.301-41-180-01, ЛУКОЙЛ Гейзер СТ 22, 32, 46 ТУ/ТШ 0253-011-79345251-2008.

Технические характеристики:


Наименование параметра Величина
насос
Рабочий объем, см3
    аксиально-поршневого насоса 224
    шестеренного насоса 28
Частота вращения ,с-1 (об/мин)
    номинальная 16,6(996)
    максимальная 25(1500)
    минимальная 8,3(498)
Подача аксиально-поршневого насоса, л/мин
    номинальная 200
Давление на выходе, МПа
    номинальное
        - аксиально-поршневого 32
        - шестеренного 2,5
    максимальное
        - аксиально-поршневого 40
        - шестеренного 3
Давление на входе, МПа
    максимальное +0,05
    минимальное -0,02
Коэффициент подачи аксиально-поршневого насоса, не менее, % 0,94
КПД насоса, % 89
Масса насоса, кг, не более
НАР и НАС 342
НАМ 356
НАД 353
Номинальная мощность, кВт 118,5
